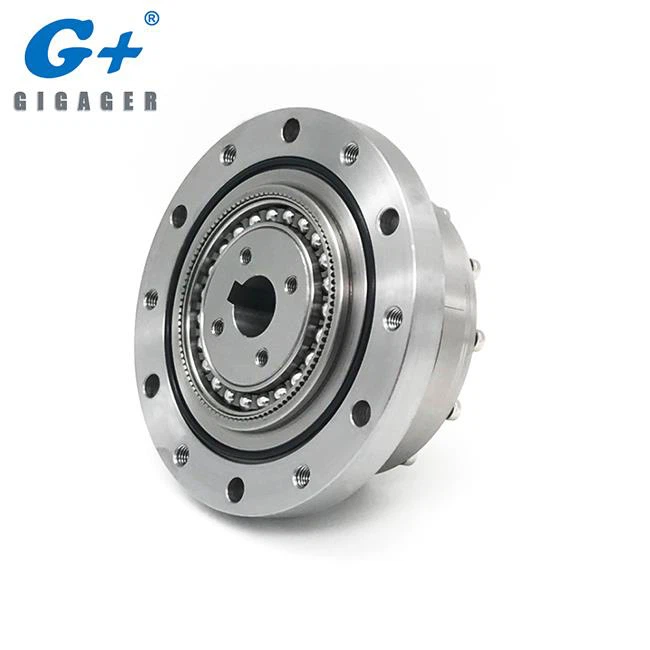

Гармонічний привід

Як професійний виробник гармонійного приводу, гармонічна коробка передач GIGAGER широко використовується в роботах, що мають компактний дизайн, легку вагу, високий крутний момент, хорошу якість з конкурентоспроможною ціною. GIGAGER постачає повний асортимент гармонічних редукторів високої продуктивності, які відповідають японським і американським гармонічним редукторам. Вони є ідеальними альтернативними гармонічними редукторами швидкості для вашого обмеженого бюджету.

1. Що таке редуктор гармонічного приводу?

Гармонічна передача була винайдена американським винахідником CWMusser в 1955 році. Це новий тип трансмісії, який використовує пружну деформацію гнучкого робочого елемента в русі або передачі потужності. Він пробиває механічну передачу з використанням жорстких елементів. Модель механізму використовує гнучкий елемент для досягнення механічної передачі, в результаті чого виникає цілий ряд особливостей, які важко досягти з іншими передачами. Процес деформації проміжного гнучкого елемента в основному є симетричною гармонікою. Крім колишнього Радянського Союзу згаданий тип передачі як хвильовий привід або гнучке колесо приводу США, Великобританії, Німеччини, Японії та інших країн називають гармонійною передачею.

2. Які особливості продукту GIGAGER Harmonic Drive?

• Висока міцність флексплану робить використання гармонійного приводу GIGAGER тривалим терміном служби.

• Висока потужність крутного моменту робить гармонійний привід GIGAGER видатним.

• Низький люфт гармонійних передач, що відповідають вимогам прецизійних застосувань.

• Висока жорсткість гармонічного приводу GIGAGER в основному задовольняє хороші точки для наших користувачів.

• Високий ККД дає можливість користувачам працювати гладко.

• Ультра плоска конструкція дозволяє гармонійній коробці передач GIGAGER задовольняти вимогу користувача щодо економії місця у роботі роботів.

• Для різних потреб користувачів доступні гармонічні приводні редуктори з порожнистим валом.

• Висока економічність робить ідеальним альтернативним гармонічним редуктором швидкості для вашого обмеженого бюджету

3. Конфігурація системи коробки передач гармонічного приводу SV

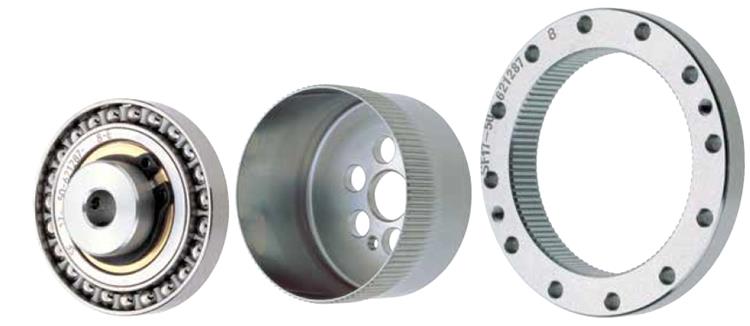

Гармонічний привід складається з трьох основних частин: кругової шліц, Flexspline і генератора хвиль.

Компонент гармонічного приводу
Генератор хвиль	Генератор хвиль являє собою тонкий, підбіг-підшипник, встановлений на еліптичному вузлі. Це служить як високоефективний перетворювач крутного моменту і, як правило, встановлюється на вхідний або моторний вал.
Flexspline	Це нежорстка, тонка циліндрична чашка з зовнішніми зубцями на відкритому кінці чашки. Вона вміщується над генератором хвиль і набуває еліптичної форми. Flexspline зазвичай використовується як вихід передач.
Кругова сплайн	Він має ще два зуби, ніж Flexspline і зазвичай встановлюється на корпус.

4. Як працює гармонічна коробка передач?

Принцип редукції гармонійних передач GIGAGER полягає у використанні відносного руху Flexspline, Circular Spline і генератора хвиль, в основному керованої пружної деформації flexspline для реалізації руху і передачі потужності. Еліптичний кулачок у генераторі хвиль обертається в гнучкому колесі, щоб деформувати флексплан. Коли зубці Flexspline і зубці Circular Spline входять і сітяться один з одним, які знаходяться на кінцях еліптичної довжини кулачкової осі генератора хвиль, зубці Flexspline на коротких кінцях осі відключаються від зубців сталевих коліс. Для зубів між довгою віссю і короткою віссю генератора хвиль напівзв'язане стан, яке поступово входить у зачеплення по різних ділянках двох стадій Flexspline і Circular Spline, називається кусанням. Вона перебуває в стані поступового відходу від взаємодії, що називається роз'єднанням. Коли генератор хвиль безперервно обертається, флексплан постійно деформується, так що зубці двох коліс постійно змінюють свої початкові робочі стани під час чотирьох рухів сітки, кусання, зачеплення і роз'єднання, генеруючи хибне переміщення зуба і здійснюючи передачу руху від генератора хвиль до флексплану.

5. Скільки моделей доступно?

Серія	Тип	Спец	Коефіцієнт передачі
СВЧ	Бланк (Стандартний) T (плоский) H (порожниста) S (вал)	14	30	50	80	100	-	-
		17	30	50	80	100	-	-
		20	30	50	80	100	120	-
		25	30	50	80	100	120	160
		32	50	80	100	120	-	-
CSF	Бланк (Стандартний) T (плоский)	14	30	50	80	100	-	-
		17	30	50	80	100	-	-
		20	30	50	80	100	120	-
		25	30	50	80	100	120	160
		32	50	80	100	120	-	-
SHD	H (порожниста)	14	50	100	-	-	-	-
SHD		17	50	100	-	-	-	-
CSD		17	50	100	-	-	-	-
CSD		20	50	100	120	-	-	-

Більш детальну інформацію див. (скачайте PDF на цій сторінці)

Порівняння фотографій гармонічного редуктора GIGAGER

Ні.	Модель	Фото
1	СВЧ-14 SHF-17 СВЧ-20 SHF-25 SHF-32
2	SHF-T-14 SHF-T-17 SHF-T-20 SHF-T-25 SHF-T-32
3	SHF-H-14 SHF-H-17 SHF-H-20 SHF-H-25 SHF-H-32
4	SHF-S-14 SHF-S-17 SHF-S-20 SHF-S-25 SHF-S-32
5	CSF-14 CSF-17 CSF-20 CSF-25 CSF-32
6	CSF-T-14 CSF-T-17 CSF-T-20 CSF-T-25 CSF-T-32
7	SHD-H-14 SHD-H-17 SHD-H-20
8	CSD-H-14 CSD-H-17 CSD-H-20
