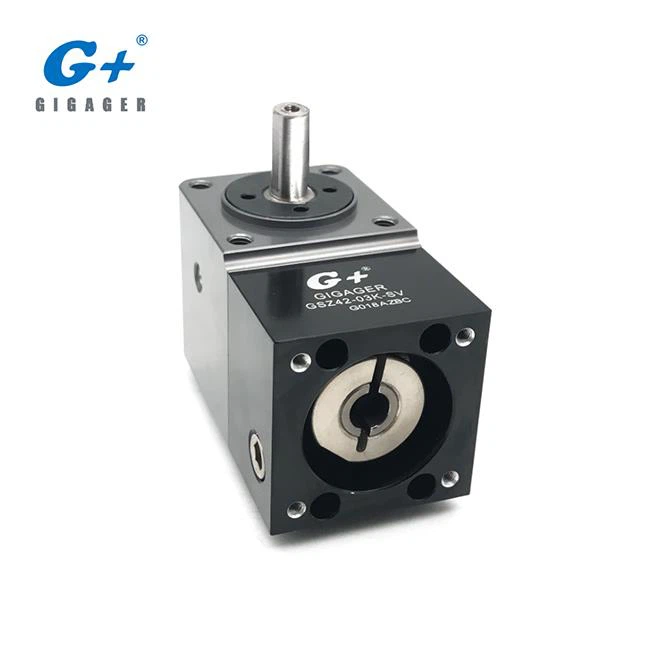

Прямокутний редуктор

Як відомий професійний виробник редукторів швидкості, GIGAGER забезпечує високу якість редуктора швидкості по всьому світу.

Прямокутний редуктор GIGAGER також називається коробкою передач 90 градусів, спеціально розробленою для коробки передач сервоприводного двигуна. Деякі з правильних редукторів швидкості кута також називаються рульовими коробками передач або конічними редукторами, які призначені для застосування там, де потрібні зміни напрямку. Це особливість вбудованого корпусу з нержавіючої сталі для забезпечення максимальної жорсткості та корозійної стійкості.

1. Що таке прямокутний редуктор?

Прямокутний редуктор є своєрідним зміною напрямку коробки передач, що відповідає певним вимогам спеціальної конструкції механізму. Він може з'єднуватися з порожнистим поворотним столом і прямокутним порожнистим поворотним столом для зміни напрямку сили і збільшення передавального відношення.

Прийняття верхньої спіральної конічної передачі і оптимізована конструкція контактної зубної поверхні роблять рівномірне навантаження і дозволяють отримати високий крутний момент.

Шестерні виготовляються з високоміцної вуглецювальної легованої сталі, а твердість поверхні зуба після науглероживания може досягати HRC60 ± 2 °.

Простий дизайн високого крутного моменту та низького редуктора швидкості люфту підходить для точного застосування сервоприводу.

Конструкція масляного ущільнювача GIGAGER робить коробку передач з правим кутом вільним від обслуговування та без необхідності заміни мастила, що продовжує термін служби редуктора швидкості.

2. Які особливості продукту?

• Вихідний крутний момент від 12 Нм до 300 Нм

• Параметри співвідношення 2K і 3K

• Низький зазор в межах 0,5 дуги хв

• Висока ефективність до 98%

• Easy Mount

• Компактний дизайн

3. Скільки моделей доступно?

Модель	Розмір кадру	Тип вихідного валу	Коефіцієнт передачі	Допустимий крутний момент	Допустима швидкість введення	Вага
GSZ42-03K-SV	42 мм (1,65 дюйма)	Одномісний	1: 3	12 Нм	2500 об / хв	0,45 кг
GSZ60-02K-SV	60 мм (2,36 дюйма)	Одномісний	1: 2	48 Нм	2500 об / хв	1,2 кг
GSZ60-03K-SV	60 мм (2,36 дюйма)	Одномісний	1: 3	35 Нм	2500 об / хв	1,2 кг
GSZ90-02K-SV	90 мм (3,54 дюйма)	Одномісний	1: 2	95 Нм	2500 об / хв	3,8 кг
GSZ90-03K-SV	90 мм (3,54 дюйма)	Одномісний	1: 3	95 Нм	2500 об / хв	3,8 кг

Більш детальну інформацію див. (скачайте PDF на цій сторінці)

4. Як досягти більшого виходу коефіцієнта передачі?

Для деяких застосувань необхідне більше передавальне відношення, це може бути досягнуто за допомогою комбінації прямокутного редуктора з планетарним редуктором. Нижче наведено список комбінацій для різних передавальних чисел.

Модель	Тип комбінованого редуктора	Коефіцієнт передачі	Тип двигуна
GSZ42-03K-SV	F: Планетарний редуктор Spur Gear	9/12/15/21/30	Серводвигун
	М: спіральний планетарний редуктор
GSZ60-02K-SV GSZ60-03K-SV	F: Планетарний редуктор Spur Gear	6/8/9/10/12/14/15/20/30
	М: спіральний планетарний редуктор
GSZ90-02K-SV GSZ90-03K-SV	F: Планетарний редуктор Spur Gear
	М: спіральний планетарний редуктор

5. Який тип пристрою може використовувати правий кутовий поворотний стіл?

Прямокутний редуктор, обладнаний порожнистим поворотним столом, може бути застосований для багатьох застосувань, як CNC-індексація, обертовий етап, військовий радар, лазерна маркувальна машина, гіроскопічний тест, тест датчика тяжкості, тест електронного компаса мобільного телефону та інших точних електронних продуктів. Він також може використовуватися для з'єднань роботів, автоматизації виробничої лінії, випробувального пристрою, лазерного різання тощо.
