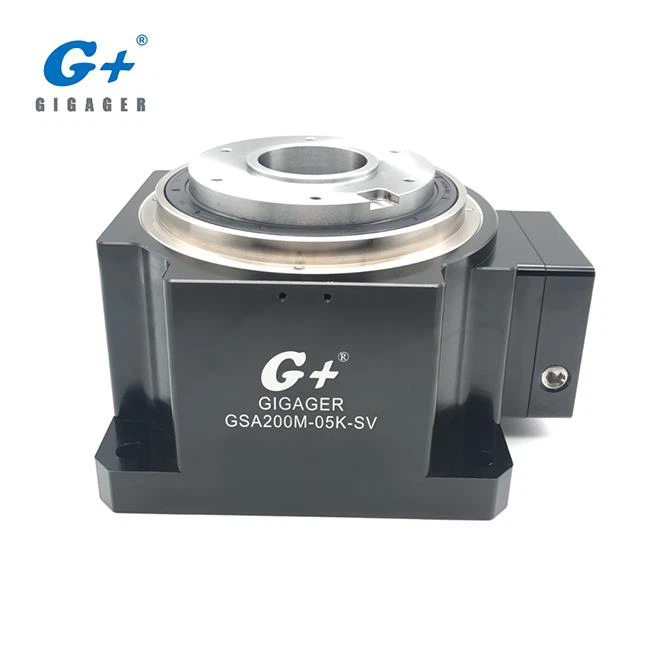

Це прецизійний прямокутний поворотний стіл GSA200-05K-SV з передавальним відношенням 1: 5 розміром стола 200мм для серводвигуна. Прецизійний прямокутний поворотний стіл робить прокладку і трубопроводи більш зручними і простими, а переваги цієї функції особливо помітні в складних дротових і трубопровідних умовах. З його високою міцністю розроблений корпус, він може нести більшу осьове навантаження більше, ніж порожнисті поворотні таблиці до 5000N.

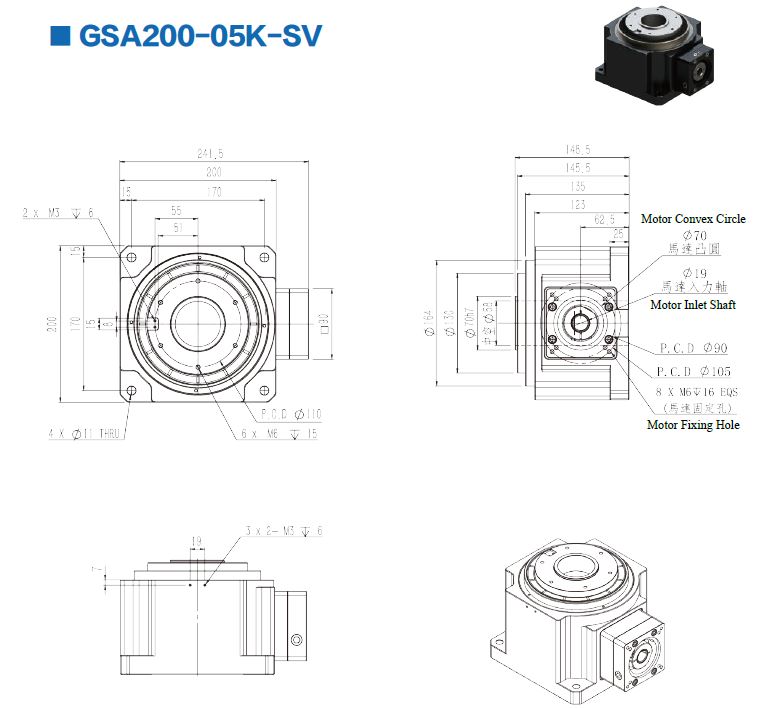

1. Специфікація точного прямокутного поворотного стола GSA200-05K-SV
Параметр | ||
Тип двигуна | Бренд 750W SV Motor | |
Допустимий крутний момент | Nm | 80 |
Допустима швидкість введення | об / хв | 2000 |
Допустима осьова навантаження | N | 5000 |
Повторюваність | с | ± 5 (0,001 °) |
Рівномірність платформи | мм | ± 0,005 |
Люфт | хв | . 1 |
Вага | кг | 18 |
Параметри двигуна | ||
Бренд | Код | Модель |
Фудзі | F | GYS 751D5 |
Mitsubishi | М | HF-KFS-73 |
Panasonic | P | MSMD082G1U |
SANYO | S | Q1AA07075D |
Яскава | Y | SGMAH-08A |
Східний | O | DX475 |
Delta | T | ECMA-C30807 |
* Серводвигун налаштовується замовником. Наведена вище модель призначена лише для довідки

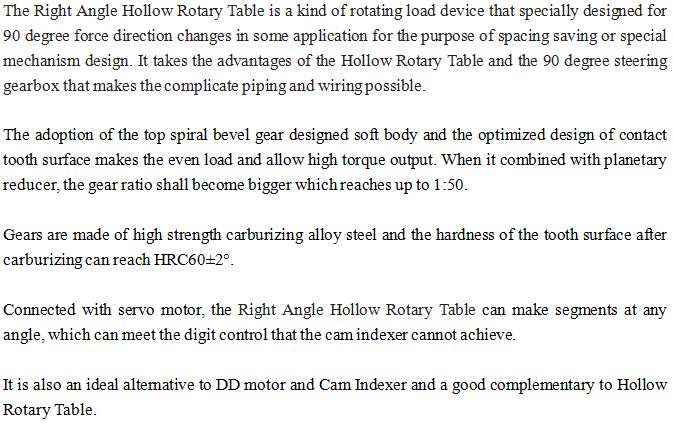

2. Що таке точний поворотний стіл?

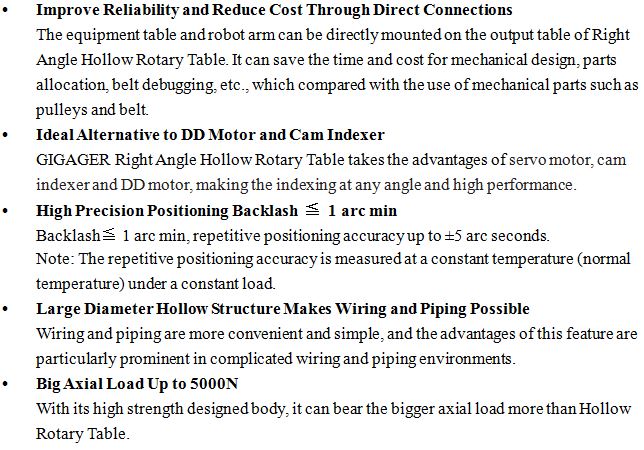

3. Які особливості продукту Precision Right Angle Rotary Table?

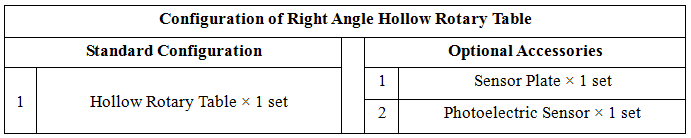

4. Конфігурація системи точного прямокутного поворотного столу
5. Скільки моделей доступно?
Більш детальну інформацію див. (скачайте PDF на цій сторінці)
6. Як досягти більшого виходу передаточного коефіцієнта?

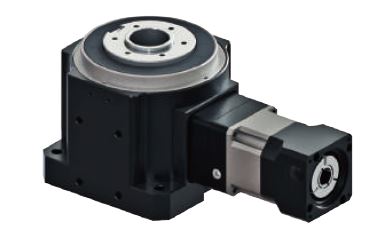

Поєднання точного прямокутного поворотного столу з планетарним редуктором

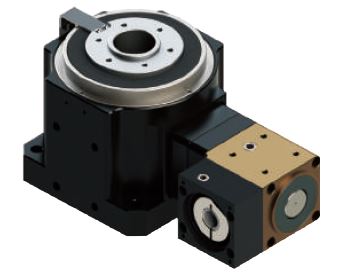

Поєднання точного прямокутного поворотного столу з прямим кутовим редуктором
7. Який тип пристрою може використовувати точний прямокутний поворотний стіл?
Щоб отримати більше відео, натисніть GIGAGER Youtube Channel: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

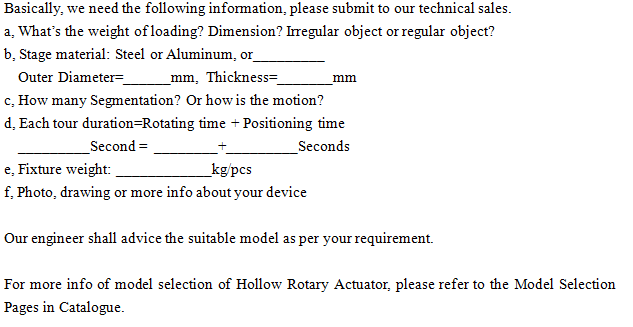

8. Як вибрати правильну модель для мого пристрою?
Для отримання додаткової інформації про вибір моделі порожнього поворотного приводу зверніться до сторінок вибору моделі в каталозі.
9. Як встановити сервомотор на точний кутовий поворотний стіл?
Будь ласка, зверніться до каталогу або зверніться до наших технічних продажів.

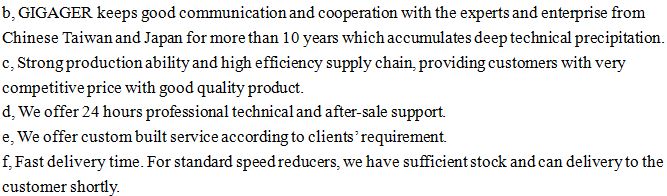

10. Чому GIGAGER?
11. FAQ
Примітка 1: Обмін крутного моменту на одиницю
Обертаючий момент | 1 Нм | 1 нм | 1 кгс | 1 кгс.см | 1 lbf.ft | 1 lbf.in |
1 Нм | 1 | 102 | 0.10197 | 10.197 | 0,7376 | 8.8509 |
1 нм | 10-2 | 1 | 1.0197 × 10-3 | 0.10197 | 7.376 × 10-3 | 8,8509 × 10-2 |
1 кгс | 9.8066 | 980,665 | 1 | 102 | 7.233 | 86.79 |
1 кгс.см | 9.8066 × 10-2 | 9.8066 | 10-2 | 1 | 7.233 × 10-2 | 0,8680 |
1 lbf.ft | 1.356 | 1.356 × 102 | 0,1383 | 13.83 | 1 | 12 |
1 lbf.in | 0.113 | 11.3 | 1,152 × 10-2 | 1.152 | 8.333 × 10-2 | 1 |
Примітка 2: Кутові одиниці
Кутові одиниці | Значення | Символ | Скорочення |
Ступінь | 1/360 Коло | ° | Deg |
Дугова хвиля | 1/60 градусів | "Просте число" | arcmin, амін, MOA |
Arc-second | 1/60 кутових хвилин | "Подвійне просте число" | arcsec |
1/1000 Arc Second | 1/1000 кутових секунд | mas |
