Поворотний поворотний етап

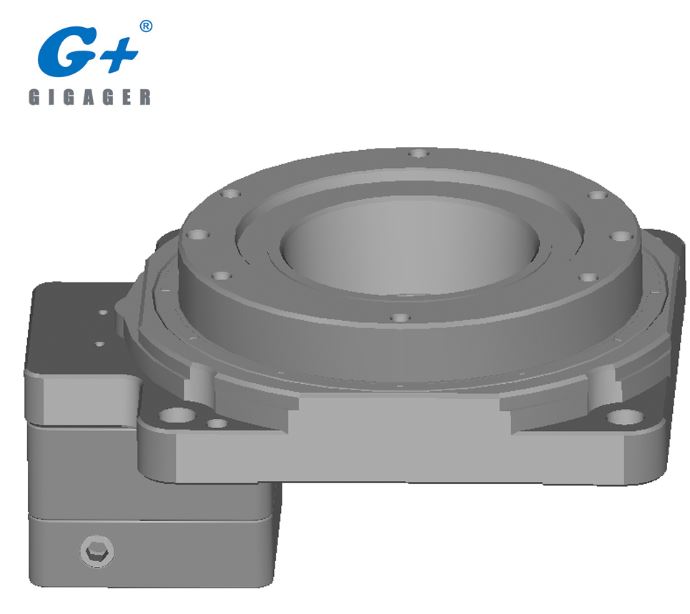

Це порожнистий поворотний стіл номер моделі GSN130-18K-SV з розміром стола 130мм передаточне число 1:18 для серводвигуна. Порожній поворотний стіл GIGAGER також називається порожнистим ротаційним етапом, який розроблений спеціально для редуктора серводвигуна для додатків керування рухом. Він повністю використовує гнучкість серводвигуна, надаючи дизайнерам більшу свободу конструкції механізмів.

1. Специфікація моделі GSN130-18K-SV

* Серводвигун налаштовується замовником. Наведена вище модель призначена лише для довідки

2. Що таке порожнистий поворотний стіл?

3. Які особливості продукту типу СВ порожнистого поворотного столу?

4. Конфігурація системи порожнього поворотного стола типу SV

5. Скільки SV-моделі доступно?

6. Як досягти більшого виходу передаточного коефіцієнта?

Поєднання порожнистого поворотного столу з планетарним редуктором

Поєднання порожнистого поворотного столу з прямим кутовим редуктором

7. Який тип пристрою може використовувати порожнистий поворотний привід?

Посилання для демонстраційного відео:

a. Демо для тесту гіроскопа https://youtu.be/PwKiObIMXRM

b. Демонстрація для 4-ї осі або 5-ї осі https://youtu.be/L9gheXQ6zLc

Щоб отримати більше відео, натисніть GIGAGER Youtube Channel: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

8. Як вибрати правильну модель для мого пристрою?

Для отримання додаткової інформації про вибір моделі порожнього поворотного приводу зверніться до сторінок вибору моделі в каталозі.

9. Як встановити сервопривід до порожнистого поворотного столу?

Будь ласка, зверніться до каталогу або зверніться до наших технічних продажів.

10. Чому GIGAGER?

11. Пов'язані знання

Порожні поворотні столи GIGAGER забезпечують чудове кутове розташування та розроблені для усунення люфту, тертя та зносу, пов'язаних з черв'ячними, зубчастими та ремінними приводами. Низькі витрати на технічне обслуговування та високу пропускну здатність порожнього поворотного приводу дають найнижчу загальну вартість володіння.

Компактний пакет і чудова конструкція порожнистого поворотного приводу оптимізовані для мінімізації висоти сцен. Низький профіль стадії знижує загальну робочу висоту системи. Підшипники кутового контакту використовуються для максимальної продуктивності по відношенню до коливання, жорсткості моменту і тертя. Порожні поворотні столи GIGAGER мають велике порожнисте отвір, яке може бути використано для подачі проводової лінії або пучка.

Точне позиціонування забезпечується таблицею високої продуктивності. Нульовий люфт робить GIGAGER Hollow Rotary Table ідеальним рішенням для застосувань, що вимагають частої зміни напрямку.

Як вибрати правильний серводвигун і редуктор швидкості?

1) Переконайтеся, що ваш номінальний крутний момент навантаження менше, ніж номінальний вихідний момент редуктора.

2) Номінальний крутний момент серводвигуна (помножений на) x коефіцієнт зменшення більше, ніж номінальний крутний момент навантаження.

3) Навантаження перетворюється в момент інерції серводвигуна через редуктор, який знаходиться в межах допустимого діапазону серводвигуна.

4) Переконайтеся, що точність редуктора може відповідати вимогам контролю.

5) Структура редуктора може відповідати вимогам обладнання і може бути з'єднана з обраним серводвигуном.

Крім передавального відношення редуктора, вихідний крутний момент, осьова сила вихідного валу, радіальна перевірка сили; також залежить від точності передачі редуктора, відповідно до умов роботи. Оскільки точність передачі висока і ціна висока, до тих пір, поки двигун і редуктор узгоджуються з вашими вимогами (функція і продуктивність), це добре.

З редуктором можна збільшити крутний момент, але швидкість знижується, тому чи слід редуктор швидкості всебічно враховувати швидкість і крутний момент. Наприклад, на передавальній машині існують два загальні методи керування: (потужність серводвигуна грубо обчислюється шляхом обчислення. Діапазон не може бути витрачений, тому потужність двигуна двох методів керування не сильно відрізняється.)

Вступ порожнистого поворотного столу:

Порожниста поворотна платформа - це запатентований продукт, революційний новий продукт. Використовується в різних застосуваннях обертового руху. Він може замінити ДОД МОТОР з кулачковим роздільником. Він поєднує високу ефективність роботи, високу точність, високу жорсткість і високу економічність. Це революційний продукт у механізмі обертового руху. Баланс між двома, повторювати точність позиціонування ≦ 5 секунд, двигун легко підготувати, навантаження стабільна, може бути поєднана з сервоприводом змінного струму або кроковий двигун для довільного кутового поділу, не тільки може відповідати цифровому контролю, якого розщеплювач не може досягти Точність позиціонування Можна порівняти з двигунами DD. Можна значно скоротити витрати, принести вам несподівані результати!

Застосування:

Поворотний стіл можна використовувати в автоматизації виробничої лінії

Лазерне маркування або поворотний патрон в гравірувальній машині

Поворотний вал у механізмі точного вирівнювання

Робот легкого навантаження

Порожниста обертаюча платформа може безпосередньо замінювати кулачковий роздільник і ДВ двигун. Порожниста обертаюча платформа - це висока точність цифрового обертання платформи з високою точністю, яка має переваги низької вартості і високої точності, і займає потужну позицію в обертовій платформі. ринок,
