Таблиця позиціонування GIGAGER XXY з вирівнюванням XXY160-55-220, яка також називається етапом вирівнювання XXY або етапом UVW. ГІГАГЕР багатоступінчастий вирівнювальний етап з високою жорсткістю, високою точністю і тривалим терміном служби. Висока якість і висока вартість робить його ідеальним вибором для інженерів у всьому світі.

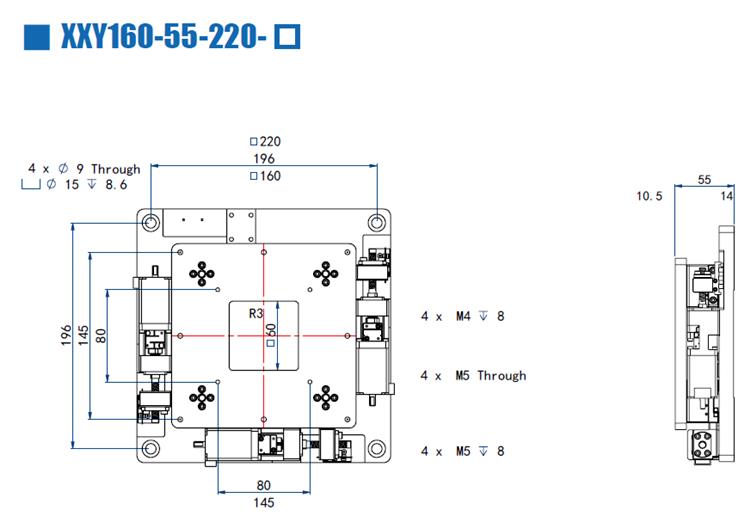

1. Специфікація XXY Таблиця позиціонування вирівнювання XXY160-55-220
Робочий стіл | 160x160 | Рівень точності | G: 2 мкм |
Розмір бази | 220x220 | B: 5 мкм | |
Висота | 55 | P: 10 мкм | |
Лінійний штрих | ± 5 | Гвинт водія | 0601 |
Кут дії | ± 3 ° | Запропонувати навантаження | Горизонтальний ≤30KG |
Дія плоскості | ± 0,03 | Обробка поверхні | Анодування піскоструминної обробки |
Драйвер | Кроковий двигун 28L | - | - |
2. Що таке таблиця позиціонування для вирівнювання?
3. Які особливості продукту GIGAGER XXY Alignment Positioning Table?
4. Режим руху GIGAGER XXY Alignment Table
* A 、 B is C - обертальна вісь is D - ведена ось
5. Скільки моделей доступно?
6. Який тип пристрою може використовувати таблицю позиціонування для вирівнювання XXY?
|
|
Електронний інспекційний пристрій | Multi Axis CNC обладнання |
|
|
Машина для ламінування | Маніпулятор |
|
|
| Пристрій лазерної обробки | Полірувальна машина |
Посилання для відео: https://youtu.be/N5LYWt6WYIU
Щоб отримати додаткові програми, натисніть GIGAGER Youtube Channel: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39
7. Як вибрати правильну модель для мого пристрою?
Будь ласка, зв'яжіться з нашим інженером для вибору моделі пропозиції.
8. Як встановити таблицю позиціонування вирівнювання XXY?
9. Чому вибирати GIGAGER?
10. FAQ
Етап позиціонування XXY - типова структура. Експлуатація етапу в основному досягається за допомогою гвинтових направляючих і ковзних пристроїв. Між стадією і базою є кілька наборів направляючих пристроїв X-вісь і Y-осі. При роботі з одним набором або синхронізованим багатоканальним переміщенням, керуючи пристроями направляючої по осі X і осі Y, етап може бути зміщений або повернений для калібрування і регулювання для досягнення точності обробки.
По мірі накопичення допуску стадія при завершенні позиціонування може повністю втратити жорсткий постійний стан позиціонування. Для стадії позиціонування тривісної конфігурації, вона не може витримувати бічну силу, тому що вісь передачі має більш високу свободу зв'язку, коли ступінь зупиняється, а вантажопідйомність нижче. Для іншого типу традиційної стадії позиціонування чотирьох-осьової конфігурації, хоча вона має кращу несучу здатність на боковій силі, ніж триосі, вона все ще має недолік у високій собівартості виробництва і накопиченні допуски, тому не може досягти жорсткої стійкої підтримка. Підсумовуючи вищезазначені проблеми, коли стадія підпорядковується певній силі, вона прагне зміщуватися і сильно впливати на точність і якість готового продукту. Це не відповідає очікуванню високої точності промисловості. Вона вимагає прориву для вирішення проблеми.
Продукт використовує свою структуру кузова для створення затягування і позиціонування з рідини під тиском і усунення взаємозв'язків між структурними компонентами. Він може ефективно витримувати бокові поштовх-сил до сцени. Частини та модулі загальних специфікацій допомагають задовольнити вимоги щодо низьких витрат і високої якості. Вона також допомагає прецизійним виробам у виробничому процесі задовольняти більш високі та жорсткіші вимоги до точності та забезпечує повне рішення для стабільного та точного позиціонування, як це потрібно ринку.
