Характеризуючись високою кутовою точністю позиціонування в поєднанні з високою вантажопідйомністю з відкритим центром, G + IP Порожнисті поворотні столики забезпечують роздільну здатність позиціонування дуги, пропонуючи водонепроникні та захищені від пилу характеристики, задовольняючи вимоги щодо схильності вологи та водяного струменя в автоматичному виробництві рядок. Усуваючи люфт, тертя та проблеми зносу, продукти гарантують потрапляння води та зовнішніх частинок.
Завдяки спеціальній водонепроникній та захищеній від пилу конструкції, поворотний стіл GS + Rated GSH становить від IP65 до IP54, щоб забезпечити більше вибору для виробників та інтеграторів автоматизації.
Крім того, G + IP з номінальною ротаційною таблицею GSH, також названою гіпоїдними поворотними столами, забезпечують чудове кутове позиціонування, що забезпечується гіпоїдною конструкцією передач для усунення люфтів, тертя та зносу, пов'язаних із черв'ячними, редукторними та ремінними приводами. Без технічного обслуговування та високих характеристик пропускної здатності гіпоїдних ротаційних ступенів G + IP приводиться до найнижчої загальної вартості власності.
Коефіцієнти обертового гіпоїдного обертового столу G + IP встановлені 1:30 без підключення планетарної коробки передач. Після з'єднання з планетарною коробкою передач співвідношення може становити до 90 К, 120 К, 150 К, 210 К тощо.
G + IP-номінальний гіпоїдний поворотний стіл приводяться в рух кроковими або сервомоторами з поступовими або абсолютними датчиками багатообороту. Змінні фланцеві пластини та муфти на вхідному укладачі для діапазонів струму сервоприводів та крокового двигуна.

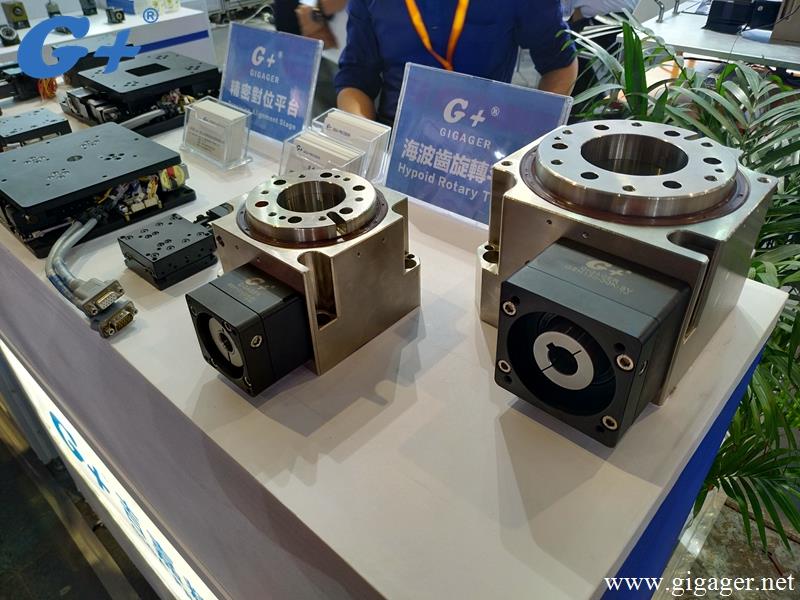

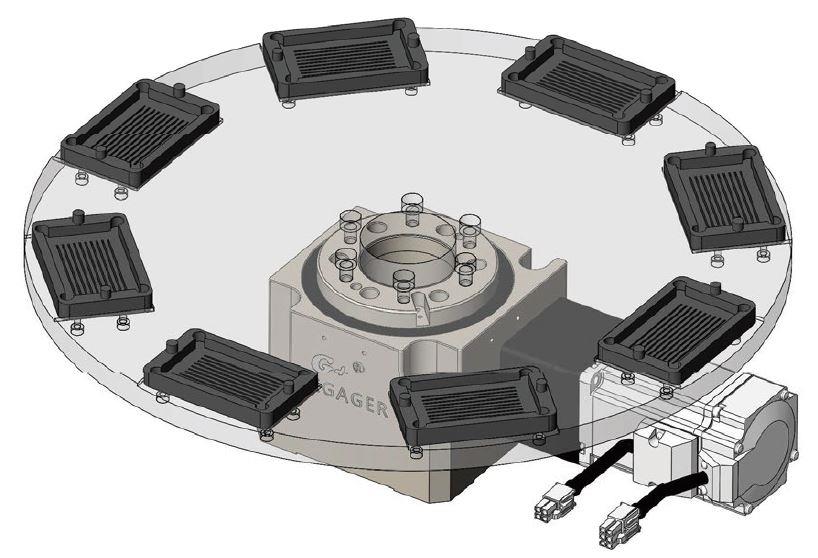

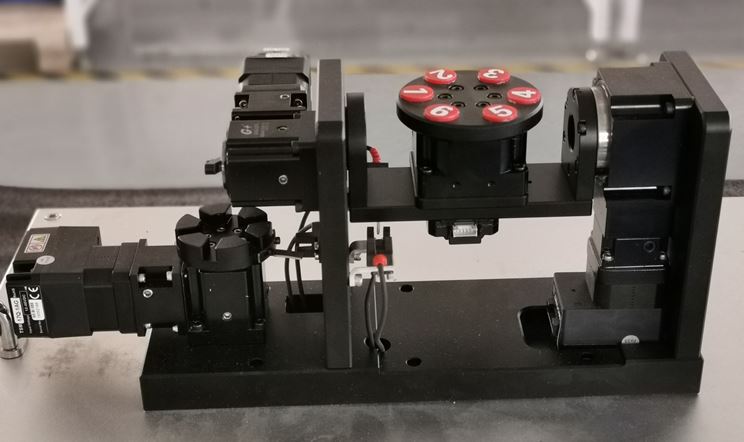

1. Фото G + IP з номінальною обертовою таблицею гіпоїдів
2. Скільки доступних типів
Ми пропонуємо 4 розміри гіпоїдних обертових коробок передач.
Серія | Коефіцієнт передач | IP-рейтинг | Тип відповідного двигуна | Повторність | Точність позиціонування | Допустимий крутний момент | Допустима швидкість таблиці | Вага |
GSH60-30K | 1:30 | IP54 | Сервомотор / ступінчастий двигун | ≤10 дуги сек | ≤50 дугових сек | 30 Нм | 90 об / хв | 0,9 кг |
GSH100-30K | 1:30 | IP65 | Сервомотор / ступінчастий двигун | ≤10 дуги сек | ≤50 дугових сек | 115Нм | 90 об / хв | 8,5кг |
GSH150-30K | 1:30 | IP65 | Сервомотор / ступінчастий двигун | ≤10 дуги сек | ≤50 дугових сек | 220 Нм | 90 об / хв | 18кг |
GSH200-30K | 1:30 | IP65 | Серводвигун | ≤10 дуги сек | ≤50 дугових сек | 450 Нм | 90 об / хв | 57кг |
При додаванні планетарної коробки передач (одна ступінь) співвідношення може становити до 90 К, 120 К, 150 К, 210 К тощо.
3. Спосіб установки

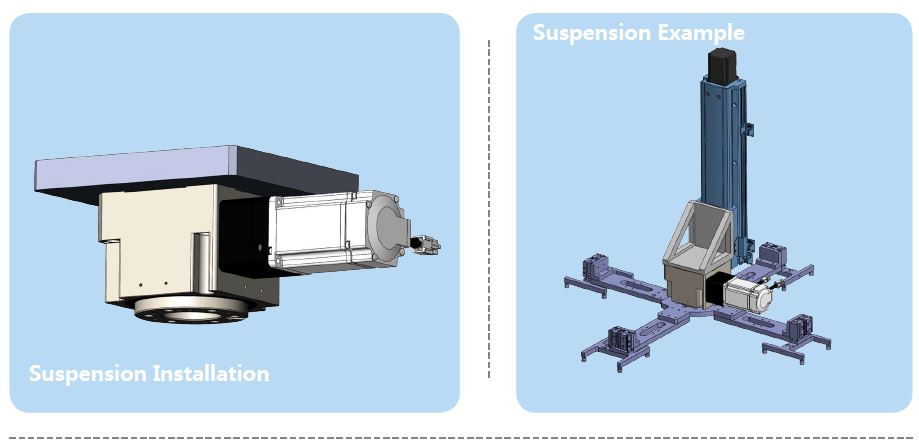

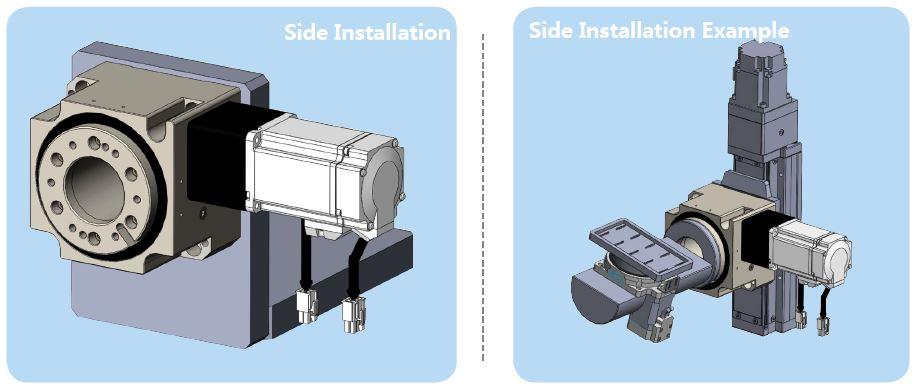

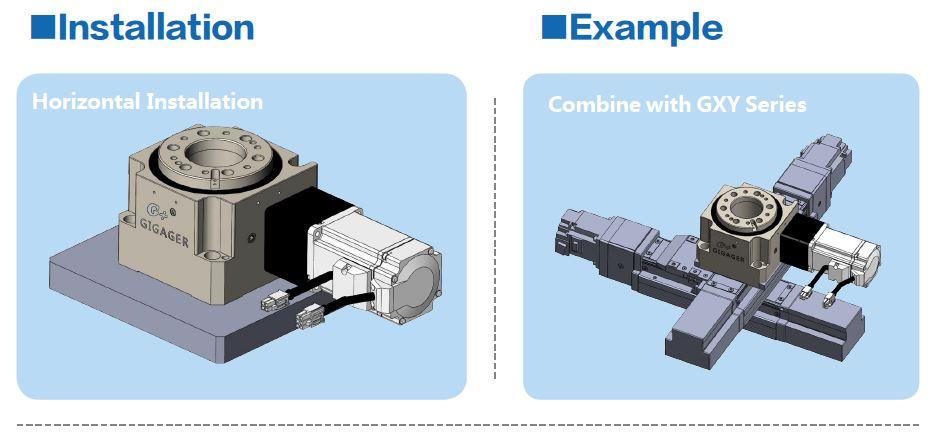

Ротаційні коробки передач G + Hypoid приймають горизонтальну, підвісну та вертикальну установки.
4. Технічний параметр
Завантажте каталог зверху або на сторінці завантаження.
