Гармонічна коробка передач модель SHF-T-14 / SHF- T-17 / SHF- T-20 / SHF- T-25 / SHF- T-32. Тип SHF-T - плоский тип гармонічного приводу GIGAGER. Гармонічна коробка передач GIGAGER широко використовується в роботах роботів з особливостями компактної конструкції, легкою вагою, високим крутним моментом, гарною якістю з конкурентоспроможною ціною.
1. Які особливості продукту GIGAGER?
• Висока ефективність витрат
• Ультра плоский дизайн
• Висока жорсткість
• Висока продуктивність
2. Гармонічний привід серії SHF Flat
Серія | Тип | Спец | Коефіцієнт передачі | |||||
СВЧ | T (плоский) | 14 | 30 | 50 | 80 | 100 | - | - |
| 17 | 30 | 50 | 80 | 100 | - | - | ||
| 20 | 30 | 50 | 80 | 100 | 120 | - | ||
| 25 | 30 | 50 | 80 | 100 | 120 | 160 | ||
| 32 | 50 | 80 | 100 | 120 | - | - | ||
Додаткові серії CSF, SHD, CSD див. (скачайте PDF на цій сторінці)

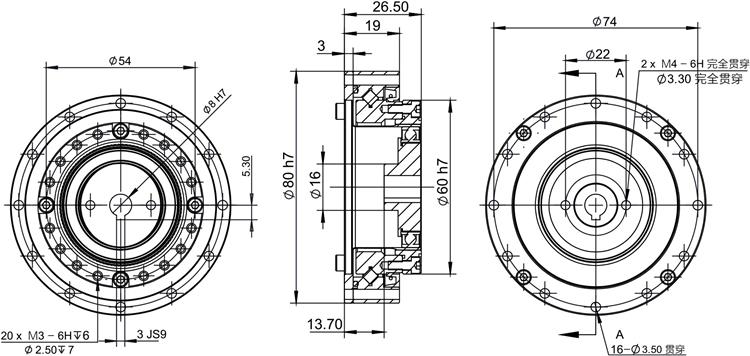

Модель: SHF-T-14
Елементи | Коефіцієнт передачі | ||||
| 30K | 50K | 80K | 100K | ||
Номінальний крутний момент (Вхід 2000р / хв) | Nm | 3.8 | 5.1 | 7.4 | 7.4 |
Допустимий максимальний крутний момент (початок • стоп) | Nm | 8.6 | 17 | 22 | 27 |
Допустима максимальна величина середнього крутного моменту навантаження | Nm | 7.8 | 6.6 | 10.5 | 10.5 |
Миттєвий допустимий максимальний крутний момент | Nm | 16 | 33 | 45 | 51 |
Допустима максимальна швидкість обертання | об / хв | 8000 | 8000 | 8000 | 8000 |
Допустима середня швидкість обертання | об / хв | 3500 | 3500 | 3500 | 3500 |
Люфт | Arc сек | . 20 | . 20 | . 10 | . 10 |
Розроблений термін служби | годину | 10000 | 10000 | 15000 | 15000 |
Модель: SHF-T-17
Елементи | Коефіцієнт передачі | ||||
| 30K | 50K | 80K | 100K | ||
Номінальний крутний момент (Вхід 2000р / хв) | Nm | 8.4 | 15.2 | 21 | 23 |
Допустимий максимальний крутний момент (початок • стоп) | Nm | 15.2 | 32 | 41 | 52 |
Допустима максимальна величина середнього крутного моменту навантаження | Nm | 11.5 | 25 | 26 | 38 |
Миттєвий допустимий максимальний крутний момент | Nm | 29 | 66 | 83 | 108 |
Допустима максимальна швидкість обертання | об / хв | 7000 | 7000 | 7000 | 7000 |
Допустима середня швидкість обертання | об / хв | 3500 | 3500 | 3500 | 3500 |
Люфт | Arc сек | . 20 | . 20 | . 10 | . 10 |
Розроблений термін служби | годину | 10000 | 10000 | 15000 | 10000 |
Модель: SHF-T-20
Елементи | Коефіцієнт передачі | |||||
| 30K | 50K | 80K | 100K | 120K | ||
Номінальний крутний момент (Вхід 2000р / хв) | Nm | 14 | 24 | 32 | 38 | 38 |
Допустимий максимальний крутний момент (початок • стоп) | Nm | 26 | 53 | 70 | 78 | 83 |
Допустима максимальна величина середнього крутного моменту навантаження | Nm | 19 | 32 | 45 | 47 | 47 |
Миттєвий допустимий максимальний крутний момент | Nm | 48 | 93 | 121 | 140 | 140 |
Допустима максимальна швидкість обертання | об / хв | 6000 | 6000 | 6000 | 6000 | 6000 |
Допустима середня швидкість обертання | об / хв | 3500 | 3500 | 3500 | 3500 | 3500 |
Люфт | Arc сек | . 20 | . 20 | . 10 | . 10 | . 10 |
Розроблений термін служби | годину | 10000 | 10000 | 15000 | 15000 | 15000 |
Модель: SHF-T-25
Елементи | Коефіцієнт передачі | ||||||
| 30K | 50K | 80K | 100K | 120K | 160K | ||
Номінальний крутний момент (Вхід 2000р / хв) | Nm | 26 | 37 | 60 | 64 | 64 | 64 |
Допустимий максимальний крутний момент (початок • стоп) | Nm | 48 | 93 | 130 | 149 | 159 | 167 |
Допустима максимальна величина середнього крутного моменту навантаження | Nm | 36 | 52 | 83 | 103 | 103 | 103 |
Миттєвий допустимий максимальний крутний момент | Nm | 90 | 177 | 242 | 270 | 289 | 298 |
Допустима максимальна швидкість обертання | об / хв | 5500 | 5500 | 5500 | 5500 | 5500 | 5500 |
Допустима середня швидкість обертання | об / хв | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
Люфт | Arc сек | . 20 | . 20 | . 10 | . 10 | . 10 | . 10 |
Розроблений термін служби | годину | 10000 | 10000 | 15000 | 15000 | 15000 | 15000 |
Модель: SHF-T-32
Елементи | Коефіцієнт передачі | ||||
| 50K | 80K | 100K | 120K | ||
Номінальний крутний момент (Вхід 2000р / хв) | Nm | 72 | 112 | 130 | 130 |
Допустимий максимальний крутний момент (початок • стоп) | Nm | 205 | 289 | 325 | 335 |
Допустима максимальна величина середнього крутного моменту навантаження | Nm | 103 | 159 | 208 | 205 |
Миттєвий допустимий максимальний крутний момент | Nm | 363 | 540 | 635 | 652 |
Допустима максимальна швидкість обертання | об / хв | 4500 | 4500 | 4500 | 4500 |
Допустима середня швидкість обертання | об / хв | 3500 | 3500 | 3500 | 3500 |
Люфт | Arc сек | . 20 | . 10 | . 10 | . 10 |
Розроблений термін служби | годину | 10000 | 15000 | 15000 | 15000 |
3. Чому вибирати GIGAGER?
4. Пов'язані знання
Гармонічна передача є передачею механічного руху за допомогою контрольованої, пружної деформації. Гармонічний привід зазвичай складається з трьох основних компонентів, включаючи жорстке колесо з внутрішніми зубцями, гнучке колесо, яке виробляє радіальну пружну деформацію і має зовнішні зубці під час роботи, і еліптичну форму всередині гнучкого колеса. Генератор хвиль з гнучким підшипником кочення. Число зовнішніх зубців гнучкого колеса менше, ніж кількість внутрішніх зубців жорсткого колеса. Коли генератор хвиль обертається, зовнішні зубці гнучкого колеса, що відповідають довгому напрямку осі, просто повністю сітчасті з внутрішніми зубцями жорсткого колеса; у напрямку короткої осі зовнішні зуби повністю роз'єднують внутрішні зуби. Коли жорстке колесо закріплене і генератор хвилі обертається, зовнішні зубці гнучкого колеса в свою чергу будуть кусати і кусати внутрішні зубці жорсткого колеса, а радіальне зміщення будь-якої точки на зубчастому колесі гнучкого зубчастого колеса змінюватиметься приблизно синусоїдальний. Тому цей тип передачі називається гармонічною передачею.
Гармонічний редуктор є своєрідним гармонічним пристроєм передачі, а гармонічний пристрій передачі містить гармонічний прискорювач і гармонічний редуктор.
Гармонічний редуктор в основному включає в себе: жорстке колесо, гнучке колесо і генератор хвиль, і три необхідні.
